Как многие дизайнеры и инженеры узнали на инженерных курсах или на занятиях по физике в университете, тепло естественным образом перетекает из областей с высокой температурой в области с низкой температурой. Эффективная передача тепла становится возможной, когда мы располагаем материалы и проектируем устройства таким образом, чтобы обеспечить или усилить этот тепловой поток.
Теплообменники представляют собой именно такие устройства для контролируемой передачи тепла между двумя жидкостями, имеющими разные температуры. Они используют теплопроводящие поверхности для передачи тепла от более теплой среды к более холодной. Это происходит без смешивания самих жидкостей.

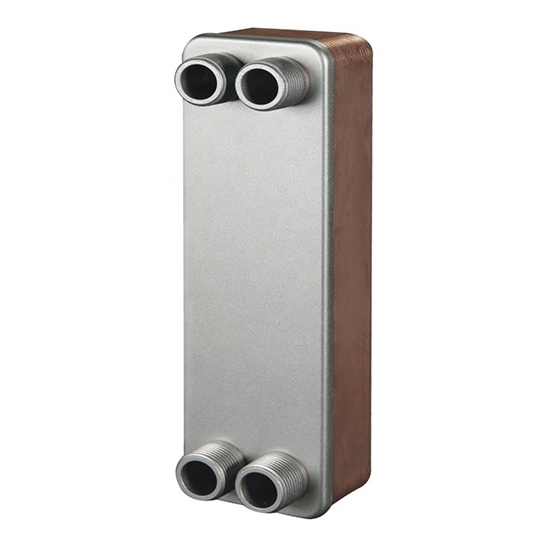

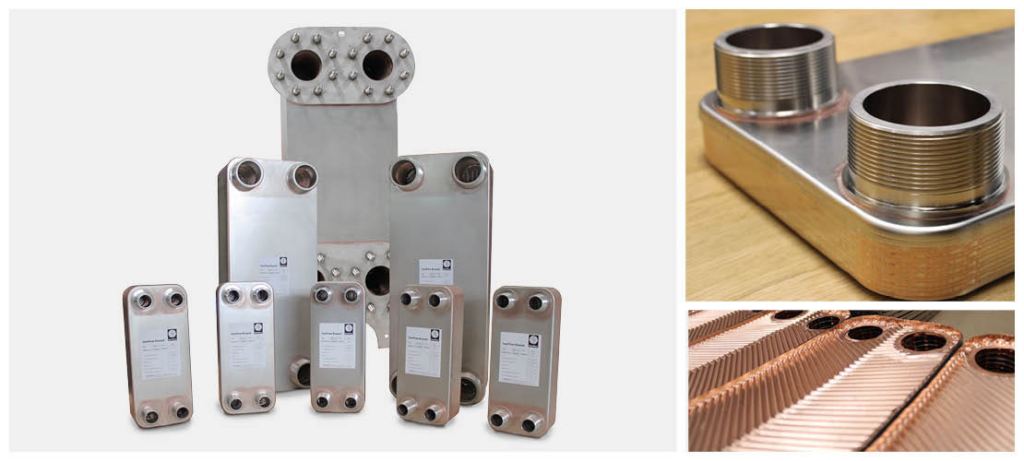

Пластинчатые теплообменники — очень распространенный тип теплообменников и, пожалуй, наиболее актуальное применение технологии пайки. Области применения варьируются от автомобилей и оборудования для систем отопления, вентиляции и кондиционирования воздуха до энергетических технологий и арматуры для питьевой воды. Преимущества и эксплуатационные характеристики паяных пластинчатых теплообменников. продукты Это неразрывно связано с качеством пайки.

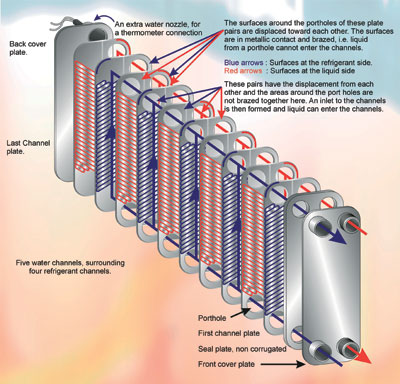

Конструкция и принцип работы пластинчатого теплообменника
Базовая структура

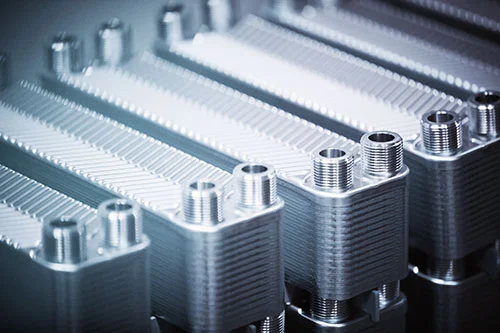

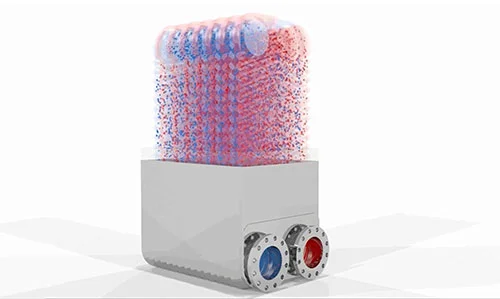

Пластинчатый теплообменник состоит из ряда тонких профилированных металлических пластин, расположенных в чередующемся порядке. Каждая пластина имеет рельефную поверхность в виде гофр или шевронов, которые при укладке создают змеевидный поток. Горячая и холодная жидкости затем направляются по параллельным каналам, разделенным лишь тонкими стенками пластин, что обеспечивает высокоэффективную передачу тепла.
С точки зрения производства, этот ламинированный материал обладает свойствами “металлической книги”. Пластины представляют собой страницы, а места пайки — невидимый, но очень прочный клей, который скрепляет все страницы вместе, образуя цельный блок.
Без пайки невозможно сохранить структурную целостность в условиях эксплуатации.
Выбор материалов
Выбор материалов для паяных пластинчатых теплообменников сильно зависит от условий эксплуатации:
Области применения пластинчатых теплообменников из нержавеющей стали:
Водопроводная арматура, пищевая промышленность, химическая инженерия. Наиболее распространены аустенитные нержавеющие стали, такие как 1.4401 (AISI 316) или 1.4301 (AISI 304). Эти сплавы обладают коррозионной стойкостью и механической прочностью, хорошей свариваемостью и санитарными характеристиками. На поверхности образуется стабильная оксидная пленка, предотвращающая локальную точечную коррозию, коррозионное растрескивание под напряжением или щелевую коррозию.
Области применения алюминиевых пластинчатых теплообменников
Автомобильные радиаторы и интеркулеры, маслоохладители, компактные системы отопления, вентиляции и кондиционирования воздуха. Широко используются алюминиевые припои, изготовленные из сплава AA3003 с сердечниками, покрытыми слоями алюминиево-кремниевого припоя. Низкая плотность и теплопроводность алюминия позволяют создавать легкие и компактные конструкции теплообменников.
Процессы пайки, используемые в пластинчатых теплообменниках
Вакуумная пайка теплообменников из нержавеющей стали
При производстве пластинчатых теплообменников из нержавеющей стали пайка обычно выполняется при температуре 1050–1150 °C в промышленных вакуумных печах. На этом этапе одновременно происходят два процесса:
Чистая пайка: Плавление присадочного металла (обычно сплавов на основе никеля или меди) для образования капиллярных сварных швов между пластинами.
Термообработка нержавеющей стали: Нагрев нержавеющей стали до типичных температур пайки (1050–1150 °C), которые значительно превышают диапазон температур отжига в растворе, позволяет растворить карбиды хрома, образовавшиеся во время нагрева, тем самым восстанавливая полную коррозионную стойкость материала при быстром охлаждении.
Преимущества вакуумной пайки пластинчатых теплообменников из нержавеющей стали:
- Поверхности без флюса и оксидов
- Визуально чистые соединения, пригодные для использования с питьевой водой и пищевыми продуктами.
- Максимальная прочность соединения и коррозионная стойкость.
Технология промышленных печей для пластинчатых теплообменников из нержавеющей стали ориентирована на обеспечение стабильной равномерности температуры и точное создание/потребление атмосферы. Одновременная пайка множества стопок тонких металлических пластин создает значительные проблемы с распределением тепла по загрузке.
Оборудование, с которым знаком автор и которое может быть непосредственно полезно читателям, чей поставщик предлагает промышленные вакуумные паяльные печи для производства теплообменников. Пожалуйста, сообщите нам, если вам известно о таком оборудовании, и мы добавим его в список.
Пайка алюминиевых пластинчатых теплообменников в контролируемой атмосфере
Пайка в контролируемой атмосфере (CAB) является сегодня преобладающим методом соединения алюминиевых пластинчатых теплообменников. Она включает в себя:
- Начните с алюминиевых сердечниковых пластин, на поверхность которых уже нанесен слой алюминиево-кремниевого наполнителя.
- Нагрев узла до ~600 °C в печи, заполненной азотом.
- Плавление и растекание плакированного слоя с образованием паяных соединений, в то время как основной материал остается твердым.
К преимуществам CAB относятся:
- Высокая производительность
- Стабильно воспроизводимые соединения
- Подходит для печей с ленточной конвейерной лентой.
Главная сложность при использовании CAB заключается в поддержании равномерной температуры по всей активной зоне пластинчатого теплообменника. Любые холодные или горячие точки приведут к дефектам.
Применение и инновации в области присадочных металлов
Типы присадочных металлов
Наиболее распространенные системы присадочных металлов, используемые при пайке пластинчатых теплообменников, следующие:
Сплавы на основе никеля (серия BNi):
Они чаще всего используются при пайке пластинчатых теплообменников из нержавеющей стали, особенно в системах питьевого водоснабжения и химической промышленности. Они обеспечивают высокую прочность, хорошую коррозионную стойкость и превосходные смачивающие свойства.
Сплавы на основе меди (серия BCu):
Они используются в некоторых промышленных теплообменниках, но менее предпочтительны в системах питьевого водоснабжения из-за риска коррозии и выщелачивания ионов.
Присадочные сплавы Al-Si:
Они интегрированы в виде плакирующих слоев в алюминиевые припои для применения в системах CAB.
Методы предварительного размещения
Для обеспечения равномерного распределения присадочных металлов на больших гофрированных поверхностях листов используются следующие передовые методы:
Аморфные фольги (BNi-5b / MBF-51):
Между пластинами размещаются тонкие металлические фольги, что позволяет автоматизировать сборку и обеспечивает чистые, без остатков, соединения. Равномерная толщина этих фольг обеспечивает стабильные зазоры в соединениях и высокое качество пайки.
Трафаретная печать:
Паста из порошка присадочного металла наносится на поверхность пластины методом печати с использованием сетки. Эта технология позволяет точно контролировать количество и расположение присадочного металла.
Метод скручивания ленты:
В состав клейких лент входят порошки присадочного металла, которые наносятся на места соединений, что облегчает работу и позиционирование во время сборки.
Эти технологии имеют решающее значение в крупносерийном производстве, где качество соединения напрямую влияет на устойчивость к давлению и надежность собранных соединений.
Основные области применения паяных пластинчатых теплообменников
Охлаждение выхлопных газов автомобилей
Одна из наиболее распространенных областей применения паяных пластинчатых теплообменников. Их можно найти в таких областях, как:
- охладители системы рециркуляции отработавших газов
- Масляные радиаторы двигателя
- Масляные радиаторы трансмиссии
- Системы терморегулирования сажевых фильтров (DPF)
Как алюминиевые, так и нержавеющие стальные теплообменники должны соответствовать строгим требованиям к герметичности. Они подвергаются высоким термическим нагрузкам, вибрации и, в некоторых случаях, воздействию коррозионных выхлопных газов.
Системы отопления/охлаждения для гражданского строительства и предприятий общественного питания
Паяные пластинчатые теплообменники из нержавеющей стали являются отраслевым стандартом в таких областях применения, как:
- Системы отопления/охлаждения на основе гликоля для бытового горячего водоснабжения
- Центральные контуры отопления/охлаждения
- Системы охлаждения/нагрева для пищевой промышленности
При контакте с насыщенной кислородом питьевой водой предпочтительнее использовать припои на основе никеля, а не припои, содержащие медь. Агрессивные воздействия или разрушение пассивной пленки могут привести к локальному образованию точечных повреждений или анодному разрушению медных соединений. Пластины из нержавеющей стали, прошедшие надлежащую пайку и пассивацию, обладают превосходной коррозионной стойкостью и гигиеническими свойствами. Они легко соответствуют санитарным нормам и стандартам безопасности.
Энергетические и экологические системы
Всё чаще паяные пластинчатые теплообменники используются в высокоэффективных системах чистой энергии, в том числе:
- Тепловые насосы
- Тепловые установки на топливных элементах
- холодильные системы CO₂
- Системы рекуперации отработанного тепла
Между пластинами пластинчатого теплообменника и наружным корпусом необходимы теплоизоляционные слои. Паяные пластинчатые теплообменники позволяют создавать компактные теплообменники, обеспечивающие максимальное сопротивление давлению и превосходную тепловую эффективность.
Технические проблемы и научное моделирование
Управление остаточными напряжениями при пайке
Пластинчатые теплообменники в сборе состоят из множества тонких металлических листов, соединенных по периметру. Такая конструкция подвержена деформации и неравномерному возникновению остаточных напряжений во время термических циклов. К распространенным отказам, связанным с напряжениями, относятся:
- Деформация всей системы PHE
- Трещины в паяных соединениях
- Преждевременное усталостное разрушение в процессе эксплуатации
Метод конечных элементов (МКЭ) можно использовать для моделирования:
- Распределение температуры во время цикла пайки
- Образование остаточных напряжений в паяных соединениях
- Влияние толщины пластины, формы профиля и размера зазора при пайке на остаточные напряжения
Применение правильной конструкции сборки и оптимизированных циклов нагрева может значительно уменьшить деформацию пластины после пайки.
Равномерность температуры в печах для пайки
Из-за многослойной структуры пластинчатых теплообменников достижение равномерной температуры по всей ширине загрузки имеет решающее значение для стабильности процесса. Слишком низкие температуры приводят к неполному расплавлению присадочного металла. Слишком высокие температуры могут привести к деформации пластин или образованию слабых соединений. Один из методов моделирования распределения температуры во время переходного нагрева называется эквивалентным зональным моделированием (EZ-моделированием).
Выделение никеля из теплообменников из нержавеющей стали
При надлежащей пассивации медь из теплообменников из нержавеющей стали не выделяется в питьевую воду. Никель является побочным продуктом использования никелевых присадочных металлов в соединениях. Исследователи обнаружили, что когда:
- Размер зазора тщательно контролируется в процессе сборки.
- Никелевый припой равномерно распределен по поверхностям соединения.
- На поверхностях нержавеющей стали образуется стабильный пассивирующий оксидный слой.
Уровень ионов никеля останется значительно ниже установленного в ЕС предельного значения в 20 мкг/л.
Заключение
Технология пайки позволяет производителям создавать герметичные, устойчивые к давлению конструкции из тонких металлических пластин. Существует множество различных способов пайки пластинчатых теплообменников, будь то высокотемпературная вакуумная пайка нержавеющей стали или пайка алюминиевых сердечников методом CAB. Целостность соединения определяет теплопроводность, номинальное давление, коррозионную стойкость и срок службы паяных пластинчатых теплообменников.
Материаловедение, разработка припоев, конструкция печей и управление технологическим процессом — все это играет роль в том, как будет работать готовый теплообменник. Паяные пластинчатые теплообменники продолжают находить применение в системах управления тепловым режимом в автомобильной промышленности, системах отопления, вентиляции и кондиционирования воздуха, технологиях чистой энергии и системах питьевого водоснабжения, поскольку они позволяют эффективно и безопасно передавать тепло от одной среды к другой.
Пайка — это прочный клей, который скрепляет каждую страницу. Она удерживает страницы печатной формы вместе под давлением и термическим напряжением. Что еще более важно, пайка создает сплошной защитный слой, который позволяет вредным загрязняющим веществам, колебаниям температуры или чистой питьевой воде безвредно проходить мимо.
