В таких высоконадежных отраслях, как аэрокосмическая промышленность, энергетическое оборудование, теплообменники и прецизионное машиностроение, паяные соединения часто являются критически важными несущими элементами, а не просто деталями сборки. Если инженер оценивает проектный чертеж, на котором соединение “соответствует стандарту прочности”, то гораздо важнее, чем определение того, достигло ли оно достаточной прочности на растяжение или сдвиг по данным из технической документации, является определение того, сможет ли оно безопасно выдерживать многоосевые нагрузки.
В то время как такие виды соединений, как сварка или болтовое соединение, предполагают относительно толстый слой припоя, при пайке он очень тонкий и сильно ограничен другими материалами. Из-за таких отличительных характеристик и соответствующих напряжений проектирование с использованием традиционных критериев и прочностных свойств нецелесообразно. Чтобы определить, соответствует ли паяное соединение заданному стандарту, необходимо оценивать его как конструкцию, а не просто как образец материала.
Почему традиционные критерии оценки силы недостаточны
Традиционные теории разрушения, такие как теория максимального нормального напряжения, теория Треска (максимального сдвига) и теория фон Мизеса, были разработаны для однородных, изотропных металлов при относительно равномерных напряженных состояниях. Паяные соединения не удовлетворяют этим предположениям:
Неоднородная структура

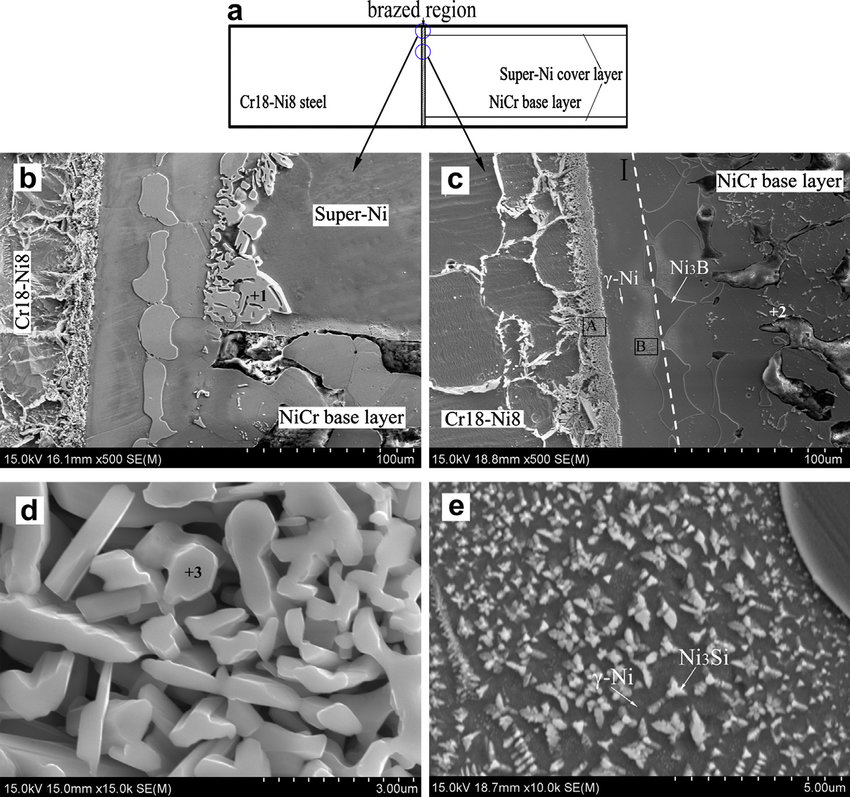

Он отличается от каждого основного металла как химически, так и механически. Изменение свойств в микронах обусловлено образованием интерметаллических соединений, разбавлением и микроструктурными градиентами.
Крайние геометрические ограничения
Как известно, толщина припоя обычно составляет менее 100 мкм, в то время как ширина соединения может достигать нескольких миллиметров. Такое высокое соотношение сторон подавляет пластическую деформацию и создает трехосные напряженные состояния.
Различные механизмы отказов
При сдвиге внахлест соединение ведет себя пластично и может деформироваться до разрушения. При стыковом растяжении или сжатии присадочный металл находится под напряжением, близким к гидростатическому, и разрушается в квазихрупком режиме, даже несмотря на то, что сам присадочный сплав в объемном виде является пластичным.
Вследствие этого применение простого ограничения прочности на растяжение к паяному соединению приводит к небезопасному завышению показателей, особенно при комбинированной нагрузке.
Рассмотрите паяное соединение как конструктивный элемент.

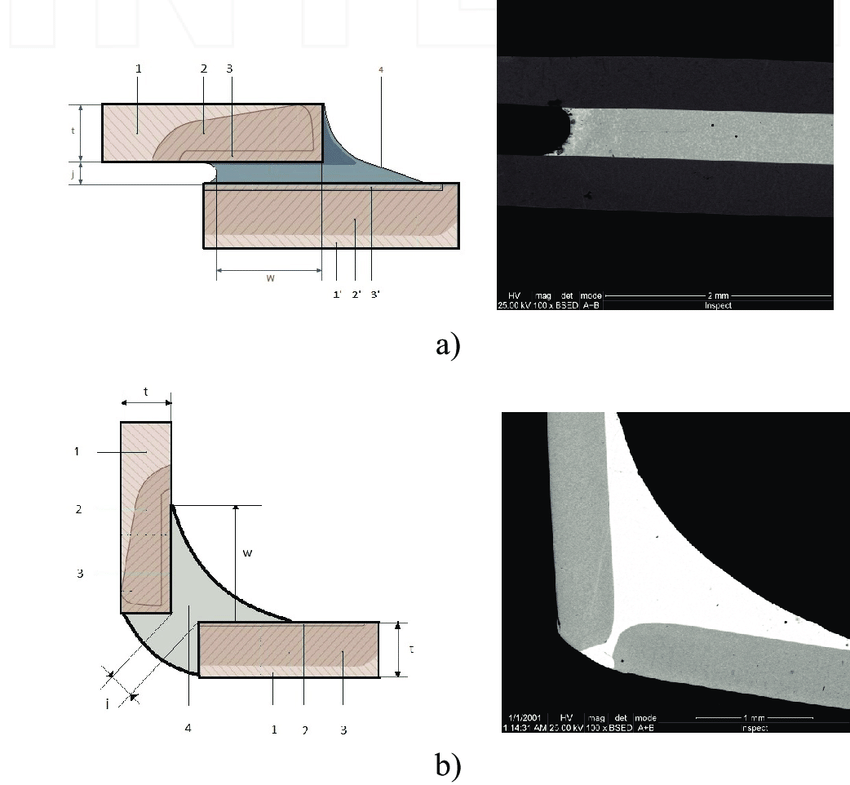

Важный вывод недавних исследований пайки заключается в том, что соединение следует рассматривать как структурный элемент, а не как тонкий слой верхнего металла, приобретший характеристики основного материала. Реальная несущая способность определяется следующими факторами:
- Геометрия зазора и соединения припоя
- Разбавление основными металлами
- Образование интерметаллических соединений.
- Остаточные напряжения, возникшие в результате охлаждения.
- Степень ограничения внешнего материала.
Поскольку эти факторы невозможно эффективно смоделировать с помощью мелкомасштабных испытаний материалов, наиболее целесообразным подходом является определение допустимой прочности соединения как системы в виде стандартных испытаний на растяжение и сдвиг внахлест (например, согласно AWS C3.2) и последующее применение консервативной модели взаимодействия комбинированных нагрузок.

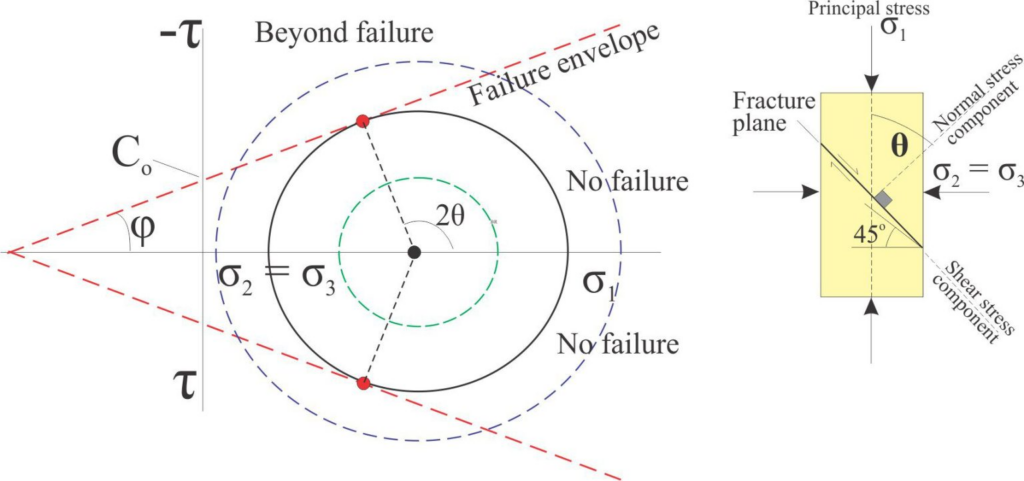

Взаимодействие Кулона-Мора в паяных соединениях
А критерий отказа Основанная на концепции Кулона-Мора, она представляет собой простую и физически значимую структуру для сильно ограниченных соединений, демонстрирующих квазихрупкое поведение. В своей стандартизированной структуре для паяных соединений она может быть записана следующим образом:
Rσ+Rτ=1R_\sigma + R_\tau = 1Rσ+Rτ=1
где мы видим:
- Rσ = σ/σ0 R_\sigma = \sigma / \sigma_0 Rσ = σ/σ0 — коэффициент растягивающего напряжения
- Rτ=τ/τ0R_\tau = \tau / \tau_0Rτ=τ/τ0 — коэффициент касательного напряжения.
- σ0\sigma_0σ0 — допустимая прочность на растяжение, определяемая по результатам испытаний стыковых соединений.
- τ0\tau_0τ0 — допустимая прочность на сдвиг, определяемая по результатам испытаний на сдвиг внахлест.
Допустимые значения не связаны со свойствами материала, а отражают характеристики паяного соединения в двух предельных состояниях: растяжении и сдвиге. Уравнение линейного взаимодействия описывает консервативную нижнюю границу зоны разрушения. Любая комбинация растягивающих и сдвиговых напряжений, удовлетворяющая условию...
Rσ+Rτ<1R_\sigma + R_\tau < 1Rσ+Rτ<1
находится в пределах безопасной зоны для статической нагрузки.
Применение диаграмм оценки отказов
Уравнение взаимодействия можно представить как мощный инструмент проектирования в виде FAD: На этой диаграмме:
- По горизонтальной оси отложено нормированное растягивающее напряжение RσR_\sigmaRσ
- По вертикальной оси отложено нормированное касательное напряжение RτR_\tauRτ.
- Линия Rσ+Rτ=1R_\sigma + R_\tau = 1Rσ+Rτ=1 определяет границу консервативного разрушения.
К практическим инженерным применениям относятся:
Определение допустимых сумм для совместного проживания
На основе стандартизированных испытаний на растяжение встык и сдвиг внахлест, предпочтительно с использованием статистически консервативных значений А-базиса.
В сервисе особое внимание уделяется расчетам.
Определите максимальные значения σ и τ в зоне пайки под действием расчетных нагрузок с помощью метода конечных элементов.
Нарисуйте рабочую точку
Результаты рассчитанных коэффициентов напряжений затем отображаются на графике FAD.
Анализ запаса прочности
Запас прочности. Расстояние между рабочей точкой и линией разрушения определяет доступный запас прочности, и этот метод позволяет оценивать сложные многоосные напряженные состояния с помощью простого и прозрачного инженерного критерия.
Важность запаса прочности

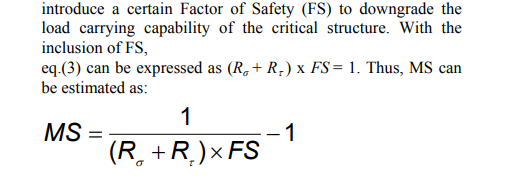

Соответствие “стандартному значению прочности” недостаточно для критически важных конструкций. Производственная изменчивость, дефекты пайки, остаточные напряжения и ограничения контроля приводят к снижению реальной несущей способности. Поэтому необходимо учитывать коэффициент запаса прочности (FS):
Rσ+Rτ)×FS≤1

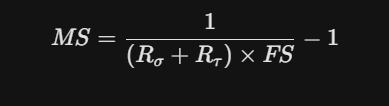

Таким образом, запас прочности составляет:
Положительный результат MS свидетельствует о том, что соединение соответствует требованиям с достаточной степенью консерватизма. Этот метод приводит оценку паяных соединений в соответствие с общепринятой практикой проектирования в аэрокосмической отрасли и при проектировании сосудов под давлением.
Предупреждение: Интерпретация результатов испытаний на прочность при сдвиге по данным испытаний на трение.

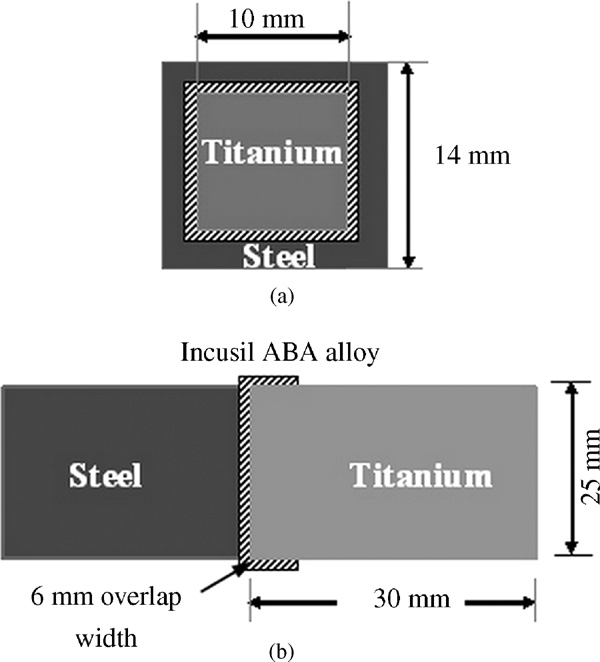

Одним из важнейших практических соображений является длина нахлеста и, как следствие, зависимость измеренной прочности на сдвиг от длины нахлеста. Экспериментальные данные показали, что:
Образцы с коротким перекрытием (например, 1T, где T — толщина основного металла) обычно разрушаются в месте пайки и обеспечивают приемлемую прочность соединения на сдвиг.
Чем длиннее перекрытия, тем сильнее они смещаются, разрушаясь и врезаясь в основной металл, что приводит к искусственно завышенной кажущейся прочности на сдвиг. Более длинные перекрытия часто приводят к разрушению основного металла, препятствуя измерению истинной прочности пайки на сдвиг и потенциально маскируя неравномерное распределение напряжений (концентрацию напряжений на кромках соединения).
Следовательно, расчет должен основываться на самом низком репрезентативном значении прочности, найденном для данного набора длин перекрытия, а не на самом высоком результате испытаний. Использование завышенных допустимых значений сдвига может привести к неконсервативным значениям FAD.
Влияние дефектов и ограничений при проведении проверок
Даже при использовании критериев взаимодействия и консервативных допустимых значений внутренние дефекты, такие как недостаток заполнения, пустоты и захваченный флюс, могут значительно снизить прочность соединения. Проверочные испытания сложных геометрических форм показали, что образцы с большими площадями непаянных соединений могут разрушаться в пределах номинальной “безопасной” зоны, предсказанной моделями средних свойств.
Эта реальность подчеркивает важность: консервативных статистических допустимых значений: A-основа или Bb; дополнительных коэффициентов безопасности для ответственных узлов; строгого контроля технологического процесса и неразрушающего контроля.
Соответствует ли прочность паяного соединения стандарту?
С точки зрения промышленной инженерии, ответ таков:
Паяное соединение соответствует стандарту прочности только в том случае, если
- Допустимые значения прочности на растяжение и сдвиг устанавливаются на основе репрезентативных стандартизированных испытаний.
- Учитываются условия одновременной нагрузки на энергосистему, а не только нагрузки от одного режима работы.
- Используется консервативный критерий взаимодействия, например, уравнение Кулона-Мора.
- Диаграмма оценки отказов подтверждает, что точка приложения эксплуатационных напряжений находится в пределах безопасной зоны.
- Вводятся соответствующий коэффициент запаса прочности и запас прочности для учета дефектов, изменчивости и пределов контроля.
- Простое сравнение расчетного значения напряжения с одним значением прочности на растяжение или сдвиг не может дать достаточно точной оценки прочности сильно ограниченных паяных соединений.
Для надлежащего соответствия инженерным стандартам необходима оценка на системном уровне, многоосевая оценка и оценка на основе запасов прочности.
Инженерная точка зрения. Заключение.
Инженерная точка зрения. В современном проектировании высоконадежных конструкций ответ на вопрос уже не “Какова прочность припоя?”, а скорее: “Какова безопасная несущая способность паяного соединения как интегрированного, ограниченного конструктивного элемента при комбинированных напряжениях?”
Используя допустимые значения на уровне соединения, взаимодействие Кулона-Мора, диаграммы оценки отказов и консервативный анализ запаса прочности, инженер может с уверенностью ответить на этот вопрос и гарантировать, что паяное соединение не только соответствует номинальному стандарту, но и удовлетворяет требованиям надежности в условиях критически важных промышленных условий эксплуатации.
